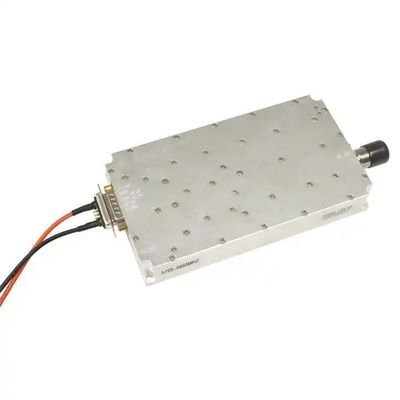

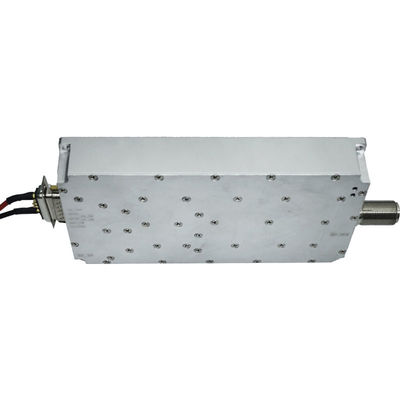

2400-2500MHz 100W GaN Anti-Module voor Autel Anti Drone System C-Uas Mavic 3 Autel Fpv Ua Polen RF-Module
| Plaats van herkomst | Guangdong, China |
|---|---|
| Merknaam | LDSK |
| Min. bestelaantal | 1 stuk |
| Levertijd | 1-3 werkdagen |
| Betalingscondities | D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
| Levering vermogen | 50000 stuks per maand |
Neem contact met me op voor gratis samples en coupons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u zich zorgen maakt, bieden we 24-uurs online hulp.
xProductdetails
| Aanpassing | Beschikbaar voor frequentie, vermogen en logo | Model nr. | LDSK |
|---|---|---|---|
| Gewicht van het product | 24-36V | Frequentie | 433 MHz 400-500 MHz 428-438 MHz 420-450 MHz 400-450 MHz |
| Kracht | 100 W | Gewin | 50dBm |
| Grootte | 170*94*26,5 mm (exclusief aansluitingen) | ||
| Markeren | 100W GaN-anti-module,2400-2500MHz GaN-anti-module |
||
Productomschrijving
433 MHz 400-500 MHz 428-438 MHz 420-450 MHz 400-450 MHz100W anti-drone gan module
Ondersteuning van vermogen en frequentie Aanpassing op 380MHZ- 5.8G, 10W, 20W, 30W, 40W, 50W, 100W
- De technische indicatoren voor de radiofrequentie en de bewaking van de vermogenversterkermodule bepalen de definitie van elke poort van de module en de vorm en structuur van de module.
2RF-invoerinterface: SMA-KFD (optioneel)
3RF-uitgangsinterface: NKFD
4Bestuursinterface:
a.7W2 (mannelijk) stopcontact: de eerste pin is aangesloten op de versterker van het vermogen en PA_SW wordt ingeschakeld (versterker van het vermogen van 5V/3,3V op hoog niveau wordt ingeschakeld,versterker van het vermogen op laag niveau of zwevend wordt uitgeschakeld)
b.Feedthrough condensator: van boven naar beneden zijn ze SRC_SW (interne signaalbronschakelaar 5V/3,3V aan, zwevende of geaarde signaalbron uitgeschakeld), PS_SW (interne en externe signaalbronschakelaar,laag niveau is de ingebouwde bron, hoog niveau niveau 5V/3,3V schakelaar naar externe bron)
3.De diameter van het montagegat: laat 4 Φ4,5 mm gaten in de montagegaten voor het monteren van M3-schroeven.
Verpakking en bezorging
Veelgestelde vragen
1Waarom ons kiezen?
2Hoe gaat het om met een bestelling?
3Hoe kun je contact met ons opnemen?
- De technische indicatoren voor de radiofrequentie en de bewaking van de vermogenversterkermodule bepalen de definitie van elke poort van de module en de vorm en structuur van de module.

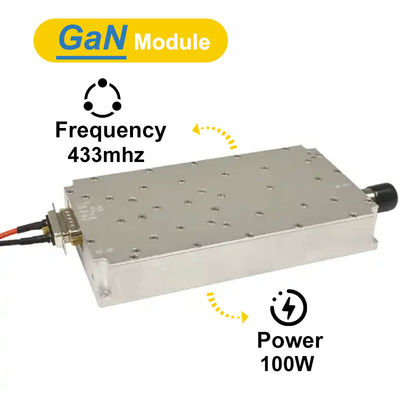

433Mhz 100W GaN-versterkermodule
Uiterlijk en installatie-instructies:
1De totale afmetingen: 170*94*26,5 mm
2Interfacevorm:
1 Voedingstoestand: +30V voeding: 7W2 (mannelijk)1De totale afmetingen: 170*94*26,5 mm
2Interfacevorm:
2RF-invoerinterface: SMA-KFD (optioneel)

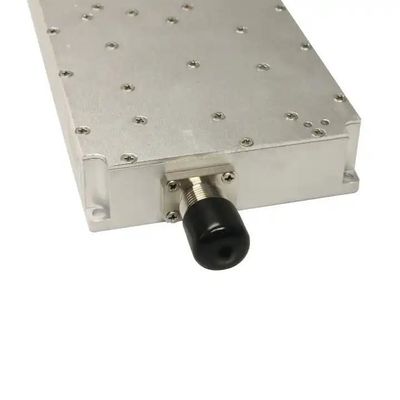

3RF-uitgangsinterface: NKFD
4Bestuursinterface:
a.7W2 (mannelijk) stopcontact: de eerste pin is aangesloten op de versterker van het vermogen en PA_SW wordt ingeschakeld (versterker van het vermogen van 5V/3,3V op hoog niveau wordt ingeschakeld,versterker van het vermogen op laag niveau of zwevend wordt uitgeschakeld)
b.Feedthrough condensator: van boven naar beneden zijn ze SRC_SW (interne signaalbronschakelaar 5V/3,3V aan, zwevende of geaarde signaalbron uitgeschakeld), PS_SW (interne en externe signaalbronschakelaar,laag niveau is de ingebouwde bron, hoog niveau niveau 5V/3,3V schakelaar naar externe bron)
3.De diameter van het montagegat: laat 4 Φ4,5 mm gaten in de montagegaten voor het monteren van M3-schroeven.
|
Frequentie
|
1000 MHz
|
|
Uitgangsvermogen ((dBm)
|
100W ((50dBm)
|
|
Inbandgroepsvertraging
|
≤ 1 jaar
|
|
Winst
|
45±1.0,45±1,0 (externe invoer 6 dBm, vermogenversterker uitgang 50 dBm)
|
|
Inbandschommelingen (dB)
|
≤ 2,5 (piek-tot-piekwaarde)
|
|
Inlaatspanning standgolfverhouding
|
≤ 1.35
|
|
Uitgangsspanning stand-wave ratio
|
≤ 1.3
|
|
Voedingsspanning Typisch
|
+30Vdc bereik: 24-36V
|
|
Voedingsstroom
|
+30Vdc@100W≤5,5A
|
|
RF-uitgangsconnector
|
N-50KFD
|
|
Grootte
|
met een breedte van niet meer dan 50 mm
|
|
Invoersignaalbron
|
ingebouwde hoge-efficiëntie modulatie-sweep-signaalbron, die ook met externe bronnen kan worden aangesloten
|
|
1 7W2 mannelijke stopcontact
2 Feedthrough condensatoren (van boven naar beneden) |
1: A1 is het 30V-invoervermogen en A2 is GND;
2: De eerste pin van 7W2 is de PA_SW-versterker van het vermogen ingeschakeld; 3: De bovenste doorkercondensator is SRC_SW (interne signaalbronschakelaar), high-on, low-off; 4: De doorvoercapacitor hieronder is PS_SW (interne en externe bron schakelaar), hoog: externe bron; laag: ingebouwde bron; |
Levertyd
| Hoeveelheid ((PCS) | < 100 stuks | < 500 | 500 tot 1000 | > 1000 |
| Levertyd ((Dagen) | 3 | 3-5 | 7-12 | Onderhandeld |
Aanpassing
| Artikel 1 | Logo's | Frequentie | Kracht | Verpakking |
| MOQ ((PCS) | 1 | 1 | 1 | 1 |
Profiel van de onderneming
Verpakking en bezorging
| Verkoopeenheden: | Eenvoudige post |
| Afzonderlijke verpakking: | 20x10x5 cm |
| enkelvoudig brutogewicht: | 0.2 kg |
| Pakkettype: | Elk stuk wordt afzonderlijk in een zak verpakt en vervolgens in een karton verpakt. |
