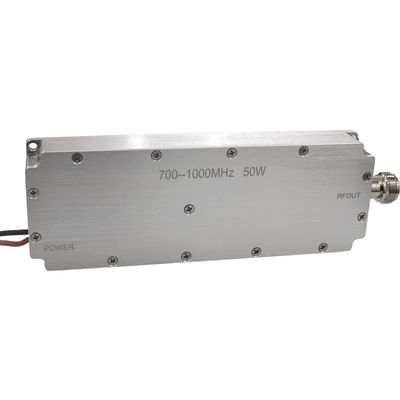

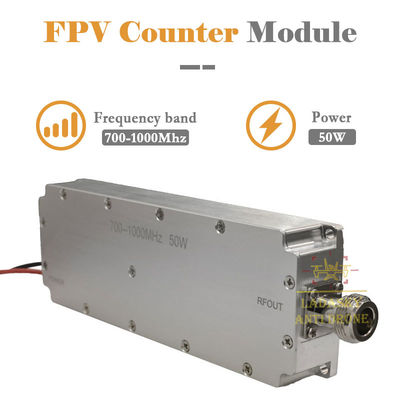

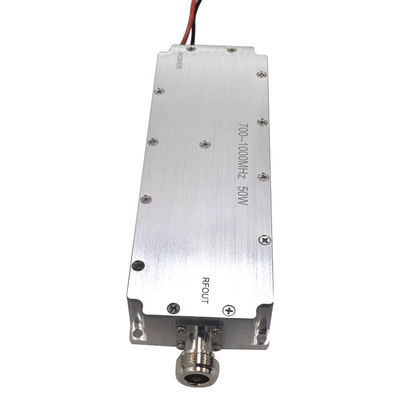

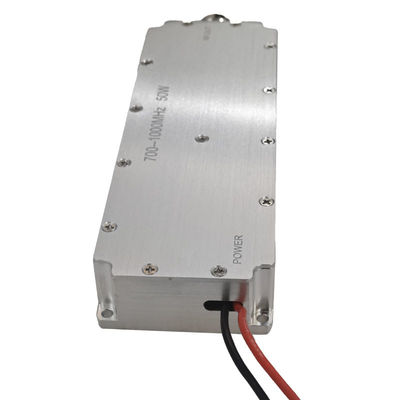

50W Digitale modulatieversterker Lora-module Anti FPV 700-1000MHz 720-1020MHz
| Plaats van herkomst | Guangdong, China |
|---|---|
| Merknaam | LDSK |
| Min. bestelaantal | 2 stukken |
| Prijs | $135-$180 1-1000pcs |
| Verpakking Details | 20*10*5 cm karton |
| Levertijd | 5-8 werkdagen |
| Betalingscondities | D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
| Levering vermogen | 5000 stuks per maand |
Neem contact met me op voor gratis samples en coupons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u zich zorgen maakt, bieden we 24-uurs online hulp.
xProductdetails
| Naam van het product | RF LDMOS Lora Anti FPV module | Frequentie en vermogen | 700-1000MHz 50w |
|---|---|---|---|
| Stroom | 4.5A-7A | RF-invoer/uitvoerconnector | N TYPE |
| Afmetingen ((mm) | 156*54*24 mm | Voedingsspanning | DC 24-28V |
| RF-interface-impedantie | 50Ω | Temperatuurwaaier | -40℃+80℃ |
| Speciaal | Digitale bron lora module | ||
| Markeren | Digitale modulatiemodule Lora,Lora Module Anti FPV.,50W Lora-module tegen FPV |
||
Productomschrijving
50W Digitale modulatieversterker Lora-module Anti-FPV-module 700-1000MHz 720-1020MHz
Productbeschrijving
|
Productnaam
|
Ladasky 700-1000MHz 50W Digitale modulatieversterker Lora-module Anti-FPV-module
|
|
Uitstroom
|
50 W
|
|
Frequentie
|
700-1000 MHz(Support op maat)
|
|
RF-interface
|
N
|
|
RF-interface-impedantie
|
50Ω
|
|
Gewicht
|
436G
|
|
Grootte
|
156*54*24 mm
|
|
Circulator
|
- Ja, dat klopt.
|
|
Verbindingslijn
|
Rood: DC 28V Zwart: GND
WIT: mogelijk
|
|
Speciaal
|
Lora module, digitale bron module
|
Details Afbeeldingen
Overzicht
1Een korte inleiding
1Een korte inleiding
De traverseermachine tegenmaatregelen digitale modulatie vermogen versterker module is een traverseermachine tegenmaatregel module
Het kan direct na aansluiting op de antenne worden gebruikt.
De module gebruikt een FPGA-logische chip als hoofdbesturing.gecombineerd met de uitstekende frequentiestabiliteit van de frequentieblokkeerde VCO om een digitaal modulatie-signaal van een anti-travelmachine plus een vermogenversterkermodule te creëren.
Het digitale modulatie-signaal wordt intern gegenereerd door de FPGA, gemoduleerd op de drager met de VCO als de oscillatie
de frequentie, en wordt uitgezonden door het tegengreepsproces van de antenne.
De module maakt gebruik van een 50Ω SMA-radiofrequentie-interface-uitgang, die gemakkelijk kan worden aangesloten op de SMA-interface-versterkermodule.
2.Performance kenmerken
1) Ondersteunde frequentie: 300-1200MHz, 2,4GHz, enz.
2)Uitgangsvermogen: 50 W
3)Kleine afmetingen, handig voor integratie met de gebruiker
4) Ontwerp van industriële toepassingen, met behulp van industriële chips, geschikt voor industriële toepassingen
5)Kan effectief en nauwkeurig tegen FPV-drones op
3.Basisfuncties
Stel de digitale modulatie-signaalparameters van de tellerbron in overeenstemming met de afstandsbediening frequentieband van de FPV en moduleer naar de aangepaste frequentieband.Het gemoduleerde tellersignaal wordt gefilterd door de RF-frontstage en wordt via de vermogenversterking naar de antenne geleid, dat het draadloze signaal vormt van het signaal van de afstandsbediening van de teller.
4.Instructies voor de toepassing
De modulaire voedingsbron is 24~28V, het modulaire ontwerp is klein voor de machineintegratie; de RF-uitgang SMA-poort van de digitale modulatieversterker telmodule is een impedantie 50 Ω-interface,de uitgangstransmissie-antenneDe geïntegreerde werktemperatuur mag de werktemperatuur van de module niet overschrijden en zorgt voor een goede warmteafvoer.
5Gebruik het frequentiebereik.
De aangepaste frequentieband komt overeen met het signaal van de afstandsbediening van de FPV-drone en de tegenmaatregelen over het frequentiebereik hebben geen effect.
6.Interferentieafstand en uitgangsvermogen configuratie
De verstoringsafstand is gerelateerd aan het uitgangsvermogen van de vermogenversterker en de zendantenne.en hoe verder de teller afstandTegelijkertijd is het beste effect te verkrijgen in de onbeschermde omgeving, d.w.z. geen afscherming tussen het tegensignaal en de FPV-drone.
Het kan direct na aansluiting op de antenne worden gebruikt.
De module gebruikt een FPGA-logische chip als hoofdbesturing.gecombineerd met de uitstekende frequentiestabiliteit van de frequentieblokkeerde VCO om een digitaal modulatie-signaal van een anti-travelmachine plus een vermogenversterkermodule te creëren.
Het digitale modulatie-signaal wordt intern gegenereerd door de FPGA, gemoduleerd op de drager met de VCO als de oscillatie
de frequentie, en wordt uitgezonden door het tegengreepsproces van de antenne.
De module maakt gebruik van een 50Ω SMA-radiofrequentie-interface-uitgang, die gemakkelijk kan worden aangesloten op de SMA-interface-versterkermodule.
2.Performance kenmerken
1) Ondersteunde frequentie: 300-1200MHz, 2,4GHz, enz.
2)Uitgangsvermogen: 50 W
3)Kleine afmetingen, handig voor integratie met de gebruiker
4) Ontwerp van industriële toepassingen, met behulp van industriële chips, geschikt voor industriële toepassingen
5)Kan effectief en nauwkeurig tegen FPV-drones op
3.Basisfuncties
Stel de digitale modulatie-signaalparameters van de tellerbron in overeenstemming met de afstandsbediening frequentieband van de FPV en moduleer naar de aangepaste frequentieband.Het gemoduleerde tellersignaal wordt gefilterd door de RF-frontstage en wordt via de vermogenversterking naar de antenne geleid, dat het draadloze signaal vormt van het signaal van de afstandsbediening van de teller.
4.Instructies voor de toepassing
De modulaire voedingsbron is 24~28V, het modulaire ontwerp is klein voor de machineintegratie; de RF-uitgang SMA-poort van de digitale modulatieversterker telmodule is een impedantie 50 Ω-interface,de uitgangstransmissie-antenneDe geïntegreerde werktemperatuur mag de werktemperatuur van de module niet overschrijden en zorgt voor een goede warmteafvoer.
5Gebruik het frequentiebereik.
De aangepaste frequentieband komt overeen met het signaal van de afstandsbediening van de FPV-drone en de tegenmaatregelen over het frequentiebereik hebben geen effect.
6.Interferentieafstand en uitgangsvermogen configuratie
De verstoringsafstand is gerelateerd aan het uitgangsvermogen van de vermogenversterker en de zendantenne.en hoe verder de teller afstandTegelijkertijd is het beste effect te verkrijgen in de onbeschermde omgeving, d.w.z. geen afscherming tussen het tegensignaal en de FPV-drone.
