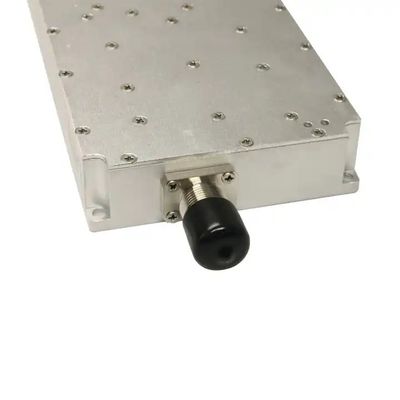

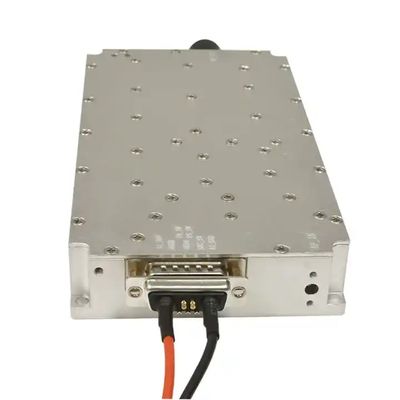

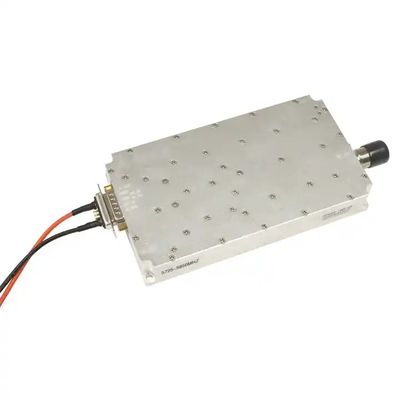

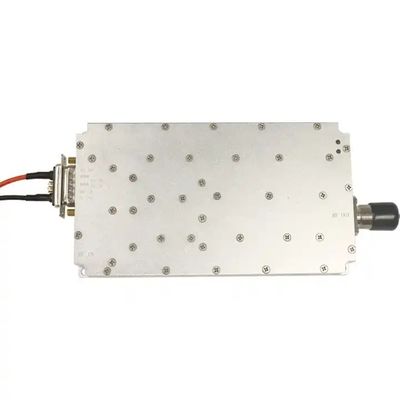

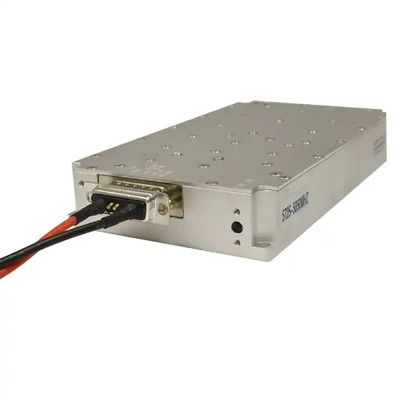

1000MHZ 100WAnti Drone Systeem Autel RF Eindversterker 1G 100W GaN Versterker Drone Teller Module
| Plaats van herkomst | Guangdong, China |
|---|---|
| Merknaam | LDSK |
| Min. bestelaantal | 1 stuk |
| Prijs | $230 |
| Verpakking Details | Elk stuk wordt afzonderlijk in een zak verpakt en vervolgens in een karton verpakt. |
| Levertijd | 1-3 werkdagen |
| Betalingscondities | D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
| Levering vermogen | 5000 stuks per maand |
Neem contact met me op voor gratis samples en coupons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u zich zorgen maakt, bieden we 24-uurs online hulp.
xProductdetails
| Productnaam | LDSK GaN module | Frequentie | 1000MHz |
|---|---|---|---|
| Uit Macht | 100 W | Spanning | 30Vdc bereik: 24-36V |
| Productgrootte | 170*94*26,5 mm (exclusief aansluitingen) | Gewicht van het product | 1.5 kg |
| Intrabandschommelingen | ≤ 2,5 (piek-tot-piekwaarde) | Inbandgroepsvertraging | ≤ 1 jaar |
| Inlaatspanning standgolfverhouding | ≤1,35 | ||
| Markeren | 1000 MHz GaN-versterker,1G GaN versterker |
||
Productomschrijving
Productbeschrijving

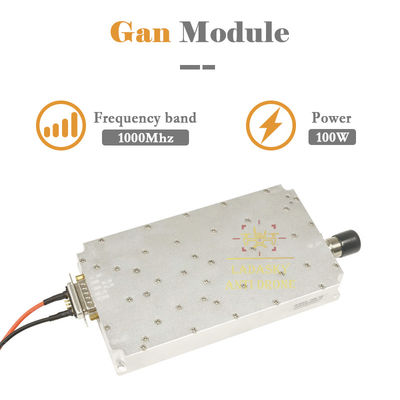

1000Mhz 100W GaN-versterkermodule
Uiterlijk en installatie-instructies:
1De totale afmetingen: 170*94*26,5 mm
2Interfacevorm:
1 Voedingstoestand: +30V voeding: 7W2 (mannelijk)1De totale afmetingen: 170*94*26,5 mm
2Interfacevorm:
2RF-invoerinterface: SMA-KFD (optioneel)
3RF-uitgangsinterface: NKFD
4Bestuursinterface:
a.7W2 (mannelijk) stopcontact: de eerste pin is aangesloten op de versterker van het vermogen en PA_SW wordt ingeschakeld (versterker van het vermogen van 5V/3,3V op hoog niveau wordt ingeschakeld,versterker van het vermogen op laag niveau of zwevend wordt uitgeschakeld)
b.Feedthrough condensator: van boven naar beneden zijn ze SRC_SW (interne signaalbronschakelaar 5V/3,3V aan, zwevende of geaarde signaalbron uitgeschakeld), PS_SW (interne en externe signaalbronschakelaar,laag niveau is de ingebouwde bron, hoog niveau niveau 5V/3,3V schakelaar naar externe bron)
3.De diameter van het montagegat: laat 4 Φ4,5 mm gaten in de montagegaten voor het monteren van M3-schroeven.
|
Frequentie
|
1000 MHz
|
|
Uitgangsvermogen ((dBm)
|
100W ((50dBm)
|
|
Inbandgroepsvertraging
|
≤ 1 jaar
|
|
Winst
|
45±1.0,45±1,0 (externe invoer 6 dBm, vermogenversterker uitgang 50 dBm)
|
|
Inbandschommelingen (dB)
|
≤ 2,5 (piek-tot-piekwaarde)
|
|
Inlaatspanning standgolfverhouding
|
≤ 1.35
|
|
Uitgangsspanning stand-wave ratio
|
≤ 1.3
|
|
Voedingsspanning Typisch
|
+30Vdc bereik: 24-36V
|
|
Voedingsstroom
|
+30Vdc@100W≤5,5A
|
|
RF-uitgangsconnector
|
N-50KFD
|
|
Grootte
|
met een breedte van niet meer dan 50 mm
|
|
Invoersignaalbron
|
ingebouwde hoge-efficiëntie modulatie-sweep-signaalbron, die ook met externe bronnen kan worden aangesloten
|
|
1 7W2 mannelijke stopcontact
2 Feedthrough condensatoren (van boven naar beneden) |
1: A1 is het 30V-invoervermogen en A2 is GND;
2: De eerste pin van 7W2 is de PA_SW-versterker van het vermogen ingeschakeld; 3: De bovenste doorkercondensator is SRC_SW (interne signaalbronschakelaar), high-on, low-off; 4: De doorvoercapacitor hieronder is PS_SW (interne en externe bron schakelaar), hoog: externe bron; laag: ingebouwde bron; |
Levertyd
| Hoeveelheid ((PCS) | < 100 stuks | < 500 | 500 tot 1000 | > 1000 |
| Levertyd ((Dagen) | 3 | 3-5 | 7-12 | Onderhandeld |
Aanpassing
| Artikel 1 | Logo's | Frequentie | Kracht | Verpakking |
| MOQ ((PCS) | 1 | 1 | 1 | 1 |
Profiel van de onderneming
Verpakking en bezorging
| Verkoopeenheden: | Eenvoudige post |
| Afzonderlijke verpakking: | 20x10x5 cm |
| enkelvoudig brutogewicht: | 0.2 kg |
| Pakkettype: | Elk stuk wordt afzonderlijk in een zak verpakt en vervolgens in een karton verpakt. |
